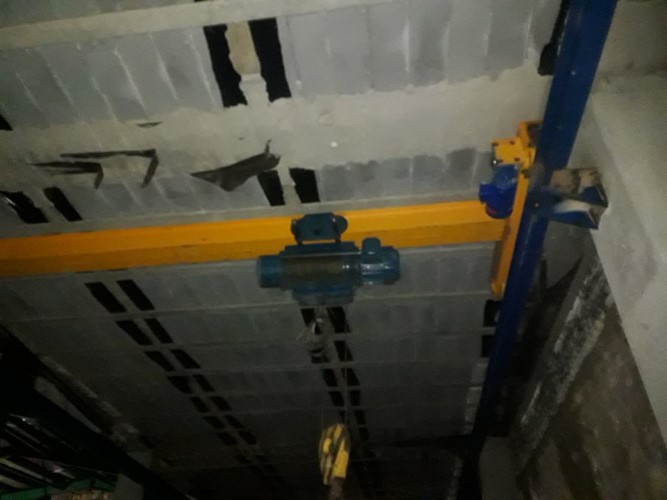

پروژه نصب جرثقیل سقفی در شرکت سیم و کابل اصفهان
یکی از پروژههای شاخص اجرا شده توسط شرکت جرثقیل سقفی اصفهان، طراحی، ساخت، نصب و راهاندازی پنج دستگاه جرثقیل سقفی تکپل برای خطوط تولید شرکت سیم و کابل اصفهان بود. این پروژه طی سالهای ۱۳۹۸ تا ۱۴۰۰ و متناسب با توسعه خطوط تولید کارخانه در چند فاز اجرا شد و پس از انجام تست بار، تمامی تجهیزات وارد مدار بهرهبرداری شدند.
مشخصات فنی پروژه
| عنوان | مشخصات |
|---|---|
| کارفرما | شرکت سیم و کابل اصفهان |
| مجری پروژه | شرکت جرثقیل سقفی اصفهان |
| تعداد جرثقیل | ۵ دستگاه |
| نوع جرثقیل | تک پل (Single Girder) |
| ظرفیت | سه دستگاه یک تن و دو دستگاه پنج تن |
| دهانهها | ۷ متر، ۱۰ متر و ۱۵ متر |
| ارتفاع بالابری | ۶ متر |
| مدت اجرا | ۶۰ روز |
| تست بار | انجام شده |
| سال اجرا | ۱۳۹۸ تا ۱۴۰۰ |
.jpg)
روند اجرای پروژه
بازدید و برداشت اطلاعات
ابعاد سالن، وضعیت ستونها، محل نصب ریلها و نیاز خطوط تولید بررسی شد تا طراحی هر جرثقیل متناسب با محل استقرار آن انجام شود.

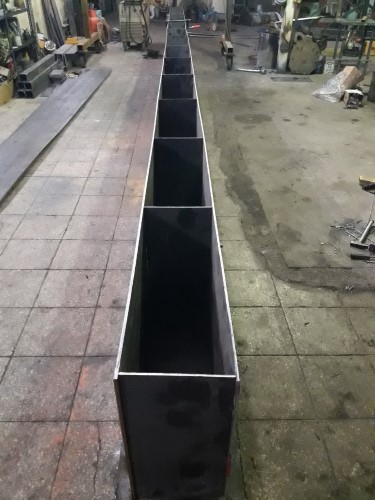

طراحی و ساخت
با توجه به ظرفیتهای متفاوت، طراحی هر جرثقیل بهصورت مستقل انجام شد تا تجهیزات با شرایط بهرهبرداری هر خط تولید هماهنگ باشند.
نصب و راهاندازی
پس از انتقال تجهیزات به محل پروژه، عملیات نصب، تنظیمات نهایی، کنترل عملکرد و تست بار انجام شد و تجهیزات آماده بهرهبرداری شدند.
نتیجه پروژه
این پروژه نمونهای از اجرای چند جرثقیل سقفی با ظرفیتهای متفاوت در یک مجموعه صنعتی است که طی چند فاز و مطابق برنامه زمانبندی اجرا شد. انجام تست بار پیش از تحویل، بخشی از فرآیند کنترل کیفیت این پروژه بوده است.
چالشهای فنی پروژه و راهکارهای اجرایی
اجرای همزمان پنج جرثقیل سقفی با ظرفیتهای متفاوت، نیازمند برنامهریزی دقیق در طراحی، ساخت و نصب است. هرچند مشخصات اصلی پروژه از پیش تعیین شده بود، اما هماهنگی میان تجهیزات، زمانبندی اجرا و آمادهسازی خطوط تولید از مهمترین بخشهای این پروژه محسوب میشد.
طراحی برای ظرفیتهای مختلف
در این پروژه سه جرثقیل یک تن و دو جرثقیل پنج تن اجرا شد. تفاوت ظرفیتها باعث شد طراحی سازه، انتخاب تجهیزات و کنترلهای فنی هر دستگاه بهصورت مستقل انجام شود.
هماهنگی با شرایط سالن
دهانههای ۷، ۱۰ و ۱۵ متری نیازمند طراحی متناسب با فضای نصب بودند تا حرکت جرثقیلها بدون ایجاد محدودیت در خطوط تولید انجام شود.
اجرای مرحلهای پروژه
پروژه طی چند فاز بین سالهای ۱۳۹۸ تا ۱۴۰۰ اجرا شد؛ بنابراین برنامهریزی ساخت، حمل تجهیزات، نصب و راهاندازی باید با زمانبندی کارخانه هماهنگ میبود.
| مرحله پروژه | اقدامات انجام شده | خروجی |
|---|---|---|
| بررسی اولیه | بازدید محل نصب، برداشت ابعاد، بررسی ریلها و شرایط سالن | آمادهسازی اطلاعات طراحی |
| طراحی و ساخت | طراحی جداگانه هر جرثقیل متناسب با ظرفیت و دهانه | ساخت تجهیزات مطابق مشخصات پروژه |
| نصب | مونتاژ، تنظیم تجهیزات، کنترل عملکرد و همراستایی سیستم | آمادهسازی برای تست بار |
| کنترل نهایی | انجام تست بار و بررسی عملکرد تجهیزات | تحویل پروژه و آغاز بهرهبرداری |
دستاوردهای پروژه
.jpg)
تحلیل مهندسی پروژه نصب جرثقیل سقفی در شرکت سیم و کابل اصفهان
برخلاف بسیاری از پروژههای صنعتی که تنها یک جرثقیل با ظرفیت مشخص نصب میشود، در این پروژه چندین جرثقیل با ظرفیتها و دهانههای مختلف برای خطوط تولید متفاوت طراحی و اجرا شدند. همین موضوع باعث شد فرآیند طراحی، ساخت و نصب هر دستگاه بهصورت مستقل انجام شود تا عملکرد هر خط تولید با نیاز واقعی آن مطابقت داشته باشد.

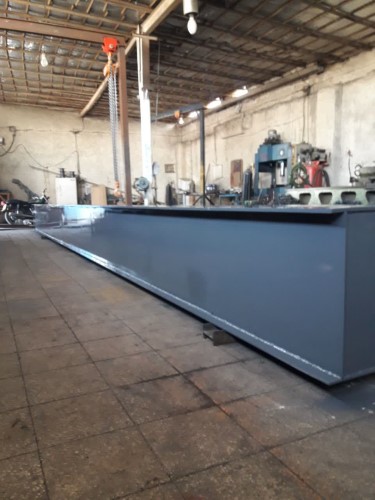

چرا از چند ظرفیت مختلف استفاده شد؟
در کارخانههای تولید سیم و کابل، تمام خطوط تولید نیاز یکسانی به جابهجایی بار ندارند. برخی خطوط تنها قطعات سبک، قرقرهها یا تجهیزات جانبی را جابهجا میکنند و استفاده از جرثقیلهای با ظرفیت بالا برای آنها از نظر اقتصادی توجیهی ندارد. در مقابل، برخی بخشها به دلیل وزن بیشتر تجهیزات یا قالبها به جرثقیلهای پنج تن نیاز دارند.
به همین دلیل در این پروژه سه جرثقیل یک تن و دو جرثقیل پنج تن انتخاب شد تا علاوه بر پاسخگویی به نیاز هر بخش، از افزایش بیدلیل هزینههای سرمایهگذاری و مصرف انرژی نیز جلوگیری شود.
.jpg)

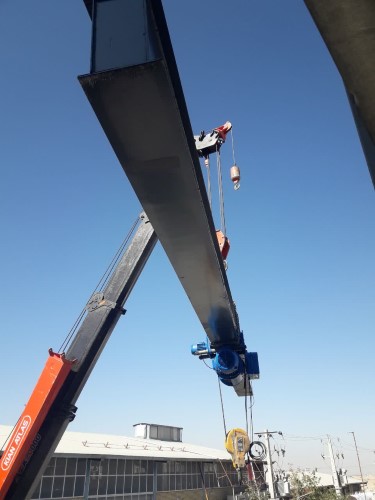

دلیل انتخاب جرثقیلهای تکپل
با توجه به ظرفیتهای موردنیاز، ارتفاع بالابری شش متر و شرایط سالن، جرثقیلهای تکپل گزینه مناسبی برای این پروژه بودند. این نوع جرثقیل علاوه بر اشغال فضای کمتر، وزن سازه پایینتری دارد و در بسیاری از پروژههای صنعتی با ظرفیتهای پایین و متوسط، انتخابی اقتصادی و کاربردی محسوب میشود.
.jpg)
نکته مهندسی
انتخاب نوع جرثقیل صرفاً بر اساس ظرفیت انجام نمیشود. دهانه، ارتفاع، کلاس کاری، تعداد سیکلهای جابهجایی، سرعت حرکت و شرایط بهرهبرداری نیز در فرآیند طراحی نقش تعیینکننده دارند. به همین دلیل ممکن است دو کارخانه با ظرفیت بار یکسان، به دو طراحی کاملاً متفاوت نیاز داشته باشند.
خلاصه مشخصات پروژه
روند اجرای پروژه
دستاوردهای فنی و تجربه حاصل از اجرای این پروژه
هر پروژه صنعتی علاوه بر تحویل یک تجهیز، مجموعهای از تجربههای اجرایی را نیز به همراه دارد. پروژه نصب جرثقیلهای سقفی در شرکت سیم و کابل اصفهان نیز از این قاعده مستثنی نبود و اجرای آن، اهمیت طراحی مهندسی، برنامهریزی دقیق و هماهنگی کامل میان مراحل ساخت، نصب و راهاندازی را بیش از پیش نشان داد.
نکات فنی که در این پروژه اهمیت داشت
هر پنج جرثقیل برای یک کاربرد مشترک طراحی نشده بودند و هر کدام متناسب با نیاز همان بخش از کارخانه انتخاب شدند؛ موضوعی که باعث استفاده بهینه از ظرفیت تجهیزات شد.
وجود دهانههای ۷، ۱۰ و ۱۵ متری نشان میدهد طراحی جرثقیل باید کاملاً وابسته به ابعاد واقعی سالن باشد و استفاده از یک طراحی یکسان برای تمام خطوط، تصمیم درستی نیست.
اجرای تست بار پیش از تحویل، این امکان را فراهم کرد که عملکرد تجهیزات در شرایط عملیاتی بررسی شده و پس از اطمینان از صحت عملکرد، جرثقیلها وارد مدار بهرهبرداری شوند.
اگر امروز همین پروژه دوباره اجرا شود...
تجربه پروژههای مشابه نشان میدهد ثبت مستندات تصویری از تمام مراحل اجرا، تهیه گزارشهای کنترل کیفیت، مستندسازی تست بار و آرشیو نقشههای نهایی، علاوه بر تسهیل فرآیند نگهداری، در پروژههای توسعه آینده نیز ارزش زیادی ایجاد میکند.
همچنین پیشنهاد میشود برای هر جرثقیل، پرونده فنی مستقل شامل مشخصات تجهیزات، سوابق سرویس، گزارش تستها و دفترچه راهنمای بهرهبرداری تهیه شود تا در سالهای آینده، فرآیند تعمیرات و نگهداری با دقت بیشتری انجام گیرد.
جمعبندی پروژه
پروژه نصب پنج دستگاه جرثقیل سقفی تکپل در شرکت سیم و کابل اصفهان، طی سالهای ۱۳۹۸ تا ۱۴۰۰ توسط شرکت جرثقیل سقفی اصفهان اجرا شد. این پروژه شامل سه جرثقیل یک تن، دو جرثقیل پنج تن، دهانههای ۷، ۱۰ و ۱۵ متر، ارتفاع بالابری ۶ متر و انجام تست بار پیش از تحویل بود. اجرای مرحلهای پروژه و هماهنگی میان طراحی، ساخت، نصب و راهاندازی، موجب شد تجهیزات مطابق برنامه در اختیار کارفرما قرار گیرند.
