آیا سوله شما برای نصب جرثقیل سقفی آماده است؟
بسیاری از کارفرمایان تصور میکنند نصب جرثقیل سقفی تنها به خرید یک دستگاه با ظرفیت مناسب محدود میشود، اما در عمل مهمترین بخش پروژه پیش از سفارش جرثقیل آغاز میشود. اگر سازه سوله برای تحمل بارهای ناشی از حرکت جرثقیل طراحی نشده باشد، حتی بهترین جرثقیل نیز نمیتواند عملکرد ایمن و مطمئنی داشته باشد.
در پروژههای صنعتی، بار واردشده به ستونها، تیرهای اصلی و ریلهای حرکت جرثقیل فقط ناشی از وزن بار نیست. هنگام شتابگیری، توقف، حرکت عرضی یا تغییر جهت، نیروهای دینامیکی نیز به سازه منتقل میشوند. اگر این نیروها در طراحی اولیه سوله در نظر گرفته نشده باشند، ممکن است در آینده مشکلاتی مانند تغییر شکل ستونها، ناهماهنگی ریلها، افزایش استهلاک چرخها، لرزش جرثقیل یا حتی ترک در اتصالات سازه ایجاد شود.
به همین دلیل، اولین سؤال قبل از انتخاب مدل جرثقیل این نیست که «چه ظرفیتی نیاز دارم؟»، بلکه این است که آیا سازه فعلی سوله توان تحمل این تجهیزات را دارد یا خیر؟
قبل از سفارش جرثقیل سقفی، این اطلاعات را از سوله خود تهیه کنید
یکی از دلایل طولانی شدن فرآیند طراحی یا تغییرات پرهزینه پس از ساخت، ناقص بودن اطلاعات اولیه پروژه است. هرچه اطلاعات دقیقتر باشد، طراحی نهایی نیز متناسبتر خواهد بود.
در بسیاری از پروژهها، مشخص شدن همین اطلاعات از ابتدا باعث میشود از تغییرات پرهزینه در مراحل بعدی جلوگیری شود.
اگر سوله قبلاً ساخته شده باشد، چه محدودیتهایی وجود دارد؟
یکی از رایجترین درخواستها، نصب جرثقیل سقفی در سولهای است که سالها از ساخت آن گذشته است. این کار در بسیاری از پروژهها امکانپذیر است، اما پیش از هر اقدامی باید وضعیت سازه بررسی شود.
مواردی که معمولاً نیاز به ارزیابی دارند عبارتاند از:
-
مقاومت ستونها در برابر بارهای جرثقیل
-
وضعیت تیرهای حمال
-
امکان نصب ریل بدون تغییر سازه
-
ارتفاع آزاد سالن
-
وضعیت فونداسیون
-
میزان نشست احتمالی سازه
-
وجود تجهیزات یا تأسیسات در مسیر حرکت جرثقیل
در برخی پروژهها تنها با تقویت چند ستون یا اجرای تیرهای کمکی میتوان شرایط لازم برای نصب جرثقیل را فراهم کرد، اما در بعضی سولهها ممکن است تغییرات گستردهتری لازم باشد.
تجربه یک پروژه واقعی

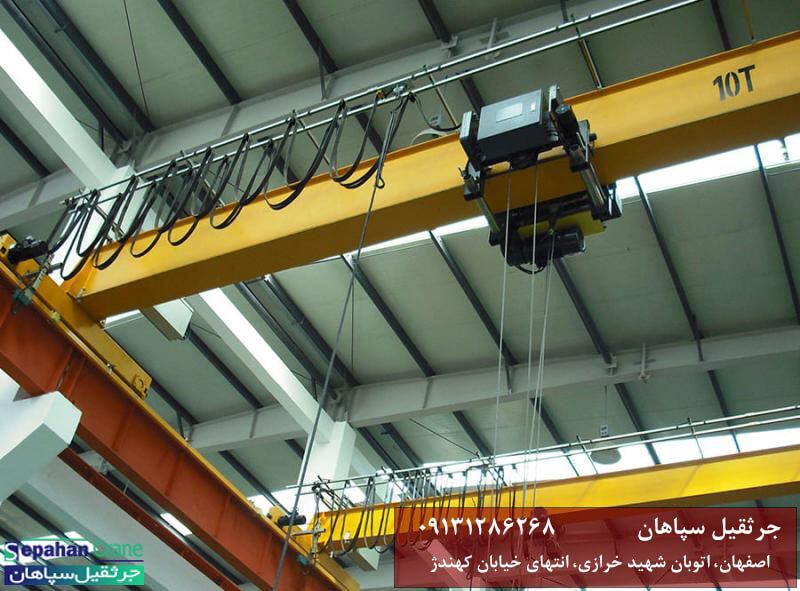

در یکی از پروژههای صنعتی، کارفرما قصد داشت یک جرثقیل سقفی ۱۰ تن را روی سولهای نصب کند که بیش از ۱۵ سال از ساخت آن میگذشت. بررسی اولیه نشان داد ستونهای سوله برای بارهای ناشی از حرکت جرثقیل طراحی نشدهاند. اگر نصب بدون بررسی انجام میشد، احتمال تغییر شکل ریلها و افزایش تنش در اتصالات سازه وجود داشت.
پس از انجام محاسبات، بخشی از ستونها تقویت شد، تیرهای حمال اصلاح شدند و سپس ریلهای حرکت نصب گردید. این تغییرات باعث شد جرثقیل بدون ایجاد تنش اضافی روی سازه، سالها بهصورت ایمن مورد استفاده قرار گیرد.
این نمونه نشان میدهد که موفقیت یک پروژه تنها به کیفیت جرثقیل وابسته نیست؛ بلکه طراحی صحیح سازه و اجرای اصولی آن نیز نقش تعیینکنندهای دارد.
اشتباهاتی که قبل از خرید جرثقیل نباید مرتکب شوید
بررسی پروژههای مختلف نشان میدهد بخش قابل توجهی از هزینههای اضافی، ناشی از تصمیمهایی است که پیش از خرید گرفته میشوند.
رایجترین این اشتباهات عبارتاند از:
-
انتخاب ظرفیت تنها بر اساس نیاز فعلی کارخانه
-
اندازهگیری نادرست ارتفاع مفید سالن
-
بیتوجهی به کلاس کاری جرثقیل
-
در نظر نگرفتن توسعه آینده خط تولید
-
انتخاب جرثقیل صرفاً بر اساس قیمت
-
بررسی نکردن وضعیت سازه پیش از سفارش
-
پیشبینی نکردن مسیر حرکت بار در داخل سالن
-
نادیده گرفتن شرایط محیطی مانند دمای بالا یا گردوغبار
در بسیاری از موارد، اصلاح این اشتباهات پس از نصب جرثقیل هزینهای بهمراتب بیشتر از انجام بررسیهای اولیه خواهد داشت.
این ساختار، برخلاف مقاله اولیه، از دغدغه واقعی کارفرما شروع میکند و اطلاعاتی ارائه میدهد که در اغلب مقالات فارسی وجود ندارد؛ به همین دلیل ارزش افزوده و کیفیت محتوایی بسیار بالاتری ایجاد میکند.
چگونه مناسبترین جرثقیل سقفی را برای سوله انتخاب کنیم؟
انتخاب جرثقیل سقفی، انتخاب یک دستگاه آماده از روی کاتالوگ نیست. هر سوله شرایط سازهای، نوع تولید، الگوی جابهجایی بار و محدودیتهای خاص خود را دارد. به همین دلیل جرثقیلی که برای یک کارخانه فولاد بهترین گزینه است، ممکن است برای یک واحد ماشینسازی یا انبار مکانیزه انتخاب مناسبی نباشد.
اشتباهی که در برخی پروژهها دیده میشود این است که تنها ظرفیت بار به عنوان معیار انتخاب در نظر گرفته میشود؛ در حالی که ظرفیت، تنها یکی از دهها عامل مؤثر در طراحی جرثقیل است. اگر سایر پارامترها بهدرستی بررسی نشوند، حتی جرثقیلی با کیفیت ساخت بالا نیز نمیتواند عملکرد مطلوبی داشته باشد.
ظرفیت جرثقیل چگونه تعیین میشود؟
بسیاری از افراد تصور میکنند اگر سنگینترین بار مجموعه ۵ تن باشد، خرید یک جرثقیل ۵ تنی کافی است؛ اما در عمل موضوع به این سادگی نیست.
برای تعیین ظرفیت مناسب، معمولاً موارد زیر بررسی میشوند:
-
وزن واقعی سنگینترین بار
-
وزن قلاب، زنجیر یا تجهیزات باربرداری
-
احتمال افزایش وزن قطعات در آینده
-
ضریب اطمینان طراحی
-
تعداد دفعات جابهجایی بار در طول روز
-
شرایط کاری و نوع فرآیند تولید
به عنوان مثال، اگر بیشترین وزن قطعه ۴٫۵ تن باشد، انتخاب یک جرثقیل ۵ تنی همیشه بهترین تصمیم نیست. در برخی پروژهها، با توجه به شرایط بهرهبرداری و برنامه توسعه کارخانه، ظرفیت بالاتر میتواند انتخاب منطقیتری باشد.

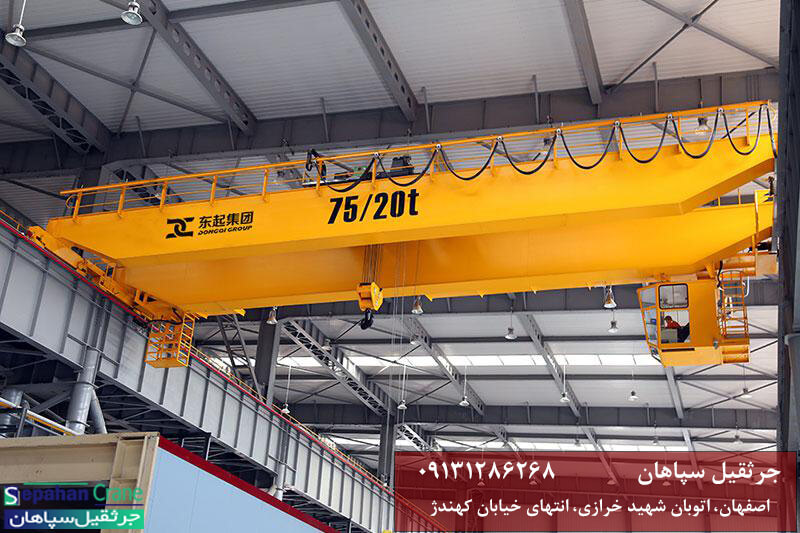

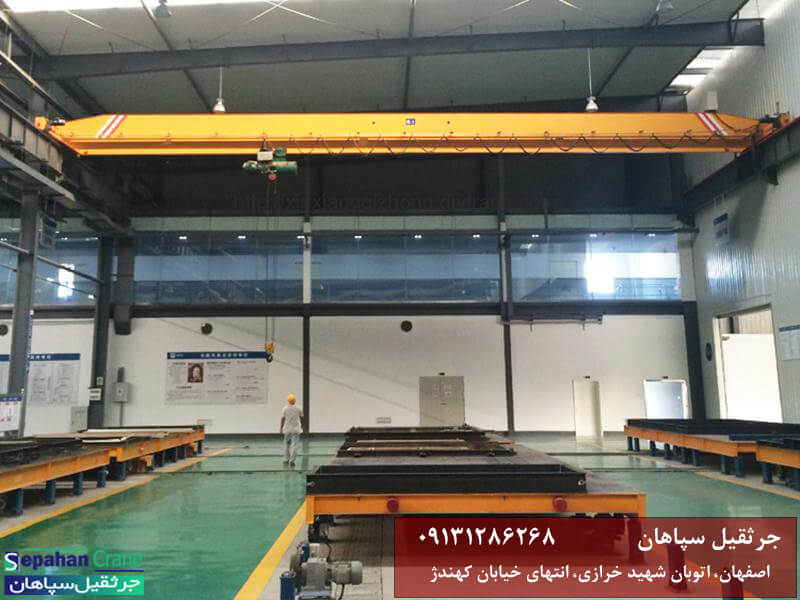

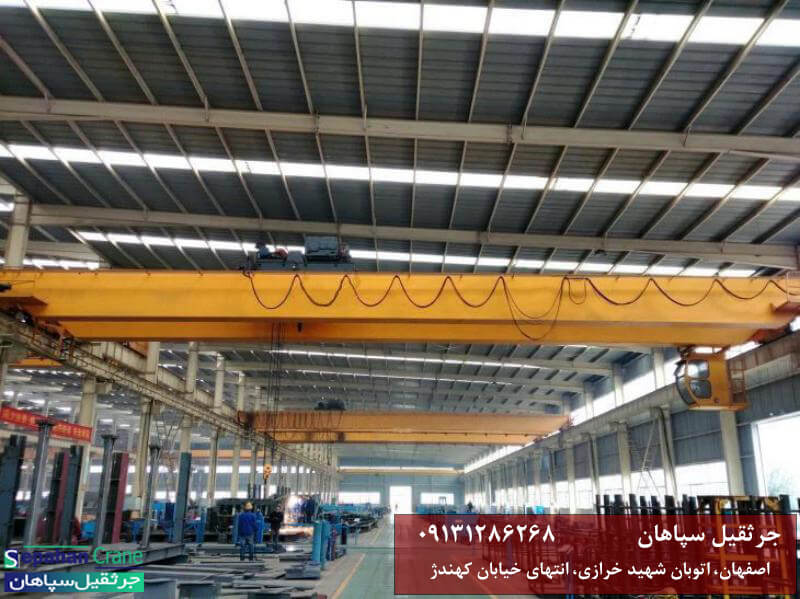

جرثقیل تک پل یا دو پل؛ کدام انتخاب مناسبتری است؟
یکی از متداولترین پرسشهای کارفرمایان، انتخاب بین جرثقیل تک پل و دو پل است. پاسخ این سؤال به نوع فعالیت مجموعه، ظرفیت موردنیاز و ابعاد سوله بستگی دارد.
انتخاب بین این دو مدل باید پس از بررسی شرایط پروژه انجام شود و صرفاً بر اساس قیمت تصمیمگیری نشود.
کلاس کاری جرثقیل؛ عاملی که بسیاری از خریداران به آن توجه نمیکنند
دو جرثقیل با ظرفیت یکسان ممکن است عملکرد کاملاً متفاوتی داشته باشند. دلیل این موضوع، کلاس کاری آنهاست.
فرض کنید دو کارخانه هر دو از جرثقیل ۱۰ تن استفاده میکنند:
-
کارخانه اول روزانه فقط چند بار بار جابهجا میکند.
-
کارخانه دوم در سه شیفت کاری، صدها بار عملیات باربرداری انجام میدهد.
بدیهی است که این دو مجموعه به جرثقیلهایی با شرایط طراحی متفاوت نیاز دارند. انتخاب نادرست کلاس کاری میتواند باعث افزایش استهلاک، کاهش عمر تجهیزات و افزایش هزینههای تعمیرات شود.
شرایط محیطی چه تأثیری بر انتخاب جرثقیل دارد؟
محیطی که جرثقیل در آن فعالیت میکند، نقش مهمی در انتخاب تجهیزات دارد.
به عنوان نمونه:
-
در صنایع فولاد، مقاومت در برابر حرارت اهمیت زیادی دارد.
-
در صنایع سیمان، گردوغبار میتواند بر عملکرد قطعات برقی اثر بگذارد.
-
در صنایع غذایی، رعایت الزامات بهداشتی اهمیت بیشتری پیدا میکند.
-
در محیطهای مرطوب، انتخاب پوشش مناسب برای قطعات فلزی ضروری است.
-
در صنایع شیمیایی، مقاومت تجهیزات در برابر بخارات خورنده باید بررسی شود.
به همین دلیل، دو جرثقیل با ظرفیت یکسان ممکن است به دلیل تفاوت شرایط محیطی، مشخصات فنی کاملاً متفاوتی داشته باشند.
آیا باید نیاز آینده کارخانه را نیز در نظر گرفت؟
بله.
یکی از دلایل تعویض زودهنگام جرثقیلها، توسعه خطوط تولید است. کارخانهای که امروز بارهای ۵ تنی جابهجا میکند، ممکن است چند سال بعد به حمل قطعات ۸ یا ۱۰ تنی نیاز داشته باشد.
اگر این موضوع از ابتدا در طراحی در نظر گرفته شود، معمولاً میتوان از بسیاری از هزینههای سنگین تغییر سازه یا تعویض کامل تجهیزات جلوگیری کرد.
به همین دلیل، در زمان طراحی معمولاً این پرسشها مطرح میشوند:
-
آیا ظرفیت تولید افزایش خواهد یافت؟
-
آیا ماشینآلات جدید وارد مجموعه خواهند شد؟
-
آیا ابعاد قطعات در آینده تغییر میکند؟
-
آیا تعداد شیفتهای کاری افزایش پیدا خواهد کرد؟
پاسخ به این پرسشها میتواند بر انتخاب جرثقیل مناسب تأثیر مستقیم داشته باشد.
مطالعه موردی؛ انتخاب نادرست چه هزینهای ایجاد میکند؟
در یک واحد تولید قطعات فلزی، جرثقیل تنها بر اساس نیاز همان زمان خریداری شد. دو سال بعد، با اضافه شدن خط تولید جدید، وزن قطعات افزایش یافت و جرثقیل دیگر پاسخگوی نیاز مجموعه نبود.
در نتیجه، علاوه بر خرید تجهیزات جدید، ریلها، بخشی از سازه و سیستم برقرسانی نیز نیاز به اصلاح پیدا کرد. اگر در مرحله طراحی، برنامه توسعه کارخانه در نظر گرفته میشد، بخش زیادی از این هزینهها قابل پیشگیری بود.
چکلیست انتخاب جرثقیل سقفی پیش از سفارش
پیش از نهایی شدن طراحی، بهتر است این موارد بررسی شوند:
| مورد بررسی | وضعیت |
|---|---|
| ظرفیت واقعی بار مشخص شده است. | ☐ |
| ابعاد دقیق سوله اندازهگیری شده است. | ☐ |
| ارتفاع بالابری موردنیاز تعیین شده است. | ☐ |
| کلاس کاری متناسب انتخاب شده است. | ☐ |
| شرایط محیطی بررسی شده است. | ☐ |
| امکان توسعه آینده کارخانه در نظر گرفته شده است. | ☐ |
| مقاومت سازه سوله بررسی شده است. | ☐ |
| مسیر حرکت بار داخل سالن مشخص شده است. | ☐ |
این چکلیست میتواند پیش از ثبت سفارش، بسیاری از خطاهای رایج را شناسایی و از تحمیل هزینههای اضافی در مراحل بعدی جلوگیری کند.
نصب جرثقیل سقفی در سوله چگونه انجام میشود و چه عواملی بر موفقیت پروژه تأثیر میگذارند؟
بسیاری از افراد تصور میکنند نصب جرثقیل سقفی تنها به انتقال تجهیزات به محل پروژه و مونتاژ آنها محدود میشود، در حالی که بخش قابل توجهی از موفقیت یا شکست یک پروژه، پیش از ورود اولین قطعه به کارخانه مشخص شده است. اگر طراحی، اندازهگیری، جانمایی ریلها یا بررسی سازه با دقت انجام نشود، حتی استفاده از بهترین تجهیزات نیز نمیتواند عملکرد مطلوبی ایجاد کند.
به همین دلیل، اجرای یک پروژه موفق معمولاً از بازدید فنی آغاز میشود و تا راهاندازی، آزمایش بار و آموزش اپراتورها ادامه پیدا میکند.
مراحل اجرای یک پروژه جرثقیل سقفی
اگرچه جزئیات هر پروژه با توجه به شرایط کارخانه متفاوت است، اما روند کلی اجرای پروژه معمولاً شامل مراحل زیر است.
هر مرحله بر کیفیت عملکرد نهایی جرثقیل تأثیر مستقیم دارد و حذف یا اجرای ناقص هر یک از آنها میتواند در آینده مشکلاتی ایجاد کند.
هنگام نصب جرثقیل سقفی چه خطاهایی بیشتر مشاهده میشود؟
بررسی پروژههای مختلف نشان میدهد بسیاری از ایراداتی که پس از راهاندازی مشاهده میشوند، ناشی از نصب نادرست تجهیزات نیستند؛ بلکه ریشه آنها به مراحل طراحی و اندازهگیری اولیه بازمیگردد.
رایجترین این خطاها عبارتاند از:
-
همراستا نبودن ریلها
-
اختلاف ارتفاع دو مسیر حرکت
-
تراز نبودن ستونها
-
انتخاب نادرست محل تابلو برق
-
پیشبینی نکردن مسیر سرویس و تعمیرات
-
محدود شدن ارتفاع قلاب پس از نصب
-
انتخاب اشتباه محل استقرار برقرسانی
-
در نظر نگرفتن تجهیزات آینده کارخانه
هر یک از این موارد میتواند باعث افزایش استهلاک، ایجاد لرزش، کاهش دقت حرکت یا توقفهای مکرر دستگاه شود.
پس از نصب، چه آزمایشهایی باید انجام شود؟
راهاندازی جرثقیل پایان پروژه نیست. پیش از بهرهبرداری، لازم است عملکرد بخشهای مختلف دستگاه بررسی شود تا از ایمنی و صحت عملکرد آن اطمینان حاصل شود.
مهمترین آزمونها شامل موارد زیر هستند:
-
کنترل حرکت طولی و عرضی
-
بررسی عملکرد بالابر
-
آزمایش سیستم ترمز
-
کنترل محدودکنندههای حرکتی
-
بررسی کلیدهای قطع اضطراری
-
آزمایش عملکرد برق و تابلو فرمان
-
کنترل صدای غیرعادی تجهیزات
-
انجام تست بار مطابق ظرفیت طراحی
ثبت نتایج این آزمایشها میتواند در سرویسهای دورهای و بررسی وضعیت عملکرد دستگاه نیز مفید باشد.
نگهداری صحیح چگونه عمر جرثقیل را افزایش میدهد؟
حتی بهترین جرثقیل نیز بدون برنامه نگهداری منظم، بهمرور دچار استهلاک خواهد شد. بسیاری از خرابیهای پرهزینه با انجام بازدیدهای دورهای قابل پیشگیری هستند.
به طور معمول، برنامه نگهداری شامل موارد زیر است:
اجرای این برنامه معمولاً باعث کاهش توقفهای ناگهانی، افزایش عمر قطعات و کاهش هزینههای تعمیرات میشود.
چه زمانی تعمیر جرثقیل منطقی است و چه زمانی باید به فکر تعویض آن بود؟
این سؤال برای بسیاری از مدیران صنایع مطرح میشود؛ بهویژه زمانی که هزینههای تعمیرات بهتدریج افزایش پیدا میکند.
در شرایط زیر معمولاً تعمیر گزینه مناسبی است:
-
قطعات اصلی سازه سالم هستند.
-
خرابی محدود به موتور، گیربکس یا سیستم برق است.
-
قطعات یدکی در دسترس هستند.
-
هزینه تعمیر نسبت به ارزش دستگاه منطقی است.
اما اگر موارد زیر وجود داشته باشد، بررسی گزینه نوسازی یا تعویض میتواند تصمیم منطقیتری باشد:
-
افزایش مکرر خرابیها
-
فرسودگی سازه اصلی
-
نبود قطعات یدکی
-
تغییر نیازهای تولید و افزایش ظرفیت بار
-
هزینه بالای تعمیرات در فواصل کوتاه
در چنین شرایطی، مقایسه هزینههای نگهداری با سرمایهگذاری برای تجهیز جدید میتواند دید روشنتری برای تصمیمگیری ایجاد کند.
تجربه یک پروژه؛ نقش نگهداری در کاهش توقف خط تولید
در یکی از واحدهای تولیدی، خرابیهای پیدرپی موتور بالابر باعث توقفهای مکرر خط تولید شده بود. بررسیهای فنی نشان داد مشکل اصلی، فرسودگی موتور نبود؛ بلکه روانکاری نامناسب چرخها و عدم تنظیم صحیح ریلها باعث افزایش فشار به سیستم محرک شده بود.
پس از اصلاح برنامه سرویس، تنظیم مجدد ریلها و بازبینی دورهای قطعات، تعداد توقفهای اضطراری به شکل محسوسی کاهش یافت و هزینههای تعمیرات نیز کمتر شد.
این تجربه نشان میدهد که بسیاری از مشکلات جرثقیل، پیش از آنکه به تعویض قطعات نیاز داشته باشند، با یک برنامه نگهداری اصولی قابل پیشگیری هستند.
پرسشهای متداول درباره جرثقیل سقفی سوله
آیا میتوان روی هر سولهای جرثقیل سقفی نصب کرد؟
خیر. هر سولهای از نظر سازه برای تحمل بارهای ناشی از حرکت جرثقیل طراحی نشده است. پیش از انتخاب یا سفارش جرثقیل، باید ظرفیت ستونها، تیرهای حمال، فونداسیون، ریلهای حرکتی و سایر اجزای سازه توسط کارشناسان بررسی شود. در برخی پروژهها تنها با تقویت بخشی از سازه میتوان شرایط نصب را فراهم کرد، اما در بعضی موارد تغییرات گستردهتری لازم است.
برای انتخاب ظرفیت مناسب جرثقیل چه اطلاعاتی لازم است؟
ظرفیت مناسب تنها بر اساس وزن سنگینترین بار تعیین نمیشود. ابعاد سوله، ارتفاع بالابری، نوع بار، تعداد دفعات استفاده، کلاس کاری، شرایط محیطی، مسیر حرکت بار و برنامه توسعه آینده مجموعه نیز در انتخاب ظرفیت و مشخصات فنی جرثقیل نقش دارند.
جرثقیل تک پل بهتر است یا جرثقیل دو پل؟
هیچکدام بهصورت مطلق بر دیگری برتری ندارند. جرثقیل تک پل معمولاً برای ظرفیتهای سبک و متوسط و سولههای کوچکتر مناسب است، در حالی که جرثقیل دو پل برای بارهای سنگین، دهانههای بزرگ و کاربردهای صنعتی با حجم کاری بالا انتخاب میشود. انتخاب نهایی باید براساس شرایط واقعی پروژه انجام شود.
آیا امکان نصب جرثقیل سقفی در سولههای قدیمی وجود دارد؟
در بسیاری از موارد بله. البته پیش از نصب باید مقاومت سازه، وضعیت ستونها، ریلها، ارتفاع مفید سالن و سایر بخشهای سازه بررسی شود. اگر سوله توان تحمل بارهای طراحیشده را نداشته باشد، ممکن است نیاز به تقویت سازه یا اجرای تغییرات مهندسی وجود داشته باشد.
مهمترین اشتباه هنگام خرید جرثقیل سقفی چیست؟
یکی از رایجترین اشتباهات، انتخاب جرثقیل تنها براساس قیمت یا ظرفیت اسمی است. در عمل، عواملی مانند کلاس کاری، شرایط محیطی، برنامه توسعه کارخانه، کیفیت قطعات، خدمات پس از فروش و قابلیت تأمین قطعات یدکی نیز بر عملکرد و هزینههای بلندمدت دستگاه تأثیر زیادی دارند.
آیا امکان ارتقای جرثقیلهای قدیمی وجود دارد؟
در بسیاری از پروژهها بله. تجهیزاتی مانند اینورتر، کنترل بیسیم، محدودکننده بار، سیستم ضد برخورد، نمایشگر وزن، تجهیزات ایمنی و برخی سامانههای پایش وضعیت را میتوان به بسیاری از جرثقیلهای موجود اضافه کرد، البته امکان انجام این تغییرات باید پس از بررسی فنی مشخص شود.
هر چند وقت یکبار باید جرثقیل سرویس شود؟
زمان سرویس به میزان استفاده، ظرفیت دستگاه و شرایط محیطی بستگی دارد. با این حال، بازدیدهای روزانه توسط اپراتور، سرویسهای دورهای ماهانه، بازرسیهای تخصصی ششماهه و بازبینی کامل سالانه میتوانند از بسیاری از خرابیهای ناگهانی جلوگیری کنند.
چه عواملی بیشترین تأثیر را بر عمر مفید جرثقیل دارند؟
عمر مفید جرثقیل به کیفیت طراحی، نحوه بهرهبرداری، انجام سرویسهای منظم، کیفیت قطعات مصرفی، رعایت ظرفیت مجاز، شرایط محیطی و مهارت اپراتورها بستگی دارد. استفاده صحیح و نگهداری منظم معمولاً تأثیر بیشتری از عمر تقویمی دستگاه دارد.
آیا استفاده از فناوریهای جدید ارزش سرمایهگذاری دارد؟
اگر جرثقیل نقش مهمی در فرآیند تولید داشته باشد، تجهیز آن به فناوریهایی مانند اینورتر، کنترل بیسیم، سامانههای ایمنی و پایش وضعیت میتواند باعث کاهش استهلاک، افزایش دقت، کاهش توقفهای تولید و مدیریت بهتر تعمیرات شود. میزان صرفه اقتصادی این تجهیزات به نوع فعالیت و حجم استفاده از جرثقیل بستگی دارد.
قبل از ثبت سفارش جرثقیل چه مدارکی باید آماده باشد؟
هرچه اطلاعات اولیه پروژه کاملتر باشد، طراحی نیز دقیقتر انجام خواهد شد. معمولاً نقشه سوله، ابعاد دقیق سالن، ظرفیت موردنیاز، مشخصات بار، ارتفاع بالابری، شرایط محیطی، برنامه توسعه آینده و اطلاعات مربوط به سازه از مهمترین مدارکی هستند که پیش از آغاز طراحی باید در اختیار تیم فنی قرار گیرند.
انتخاب و نصب جرثقیل سقفی تنها به ظرفیت بار یا قیمت دستگاه محدود نمیشود. بررسی دقیق سازه سوله، شناخت نیازهای واقعی خط تولید، انتخاب صحیح نوع جرثقیل، توجه به کلاس کاری، اجرای اصولی نصب و برنامهریزی برای نگهداری دورهای، عواملی هستند که در کنار هم میتوانند عملکرد ایمن و پایدار تجهیزات را در سالهای آینده تضمین کنند.
تجربه پروژههای مختلف نشان میدهد بخش زیادی از هزینههای اضافی و توقفهای ناخواسته، نه به کیفیت جرثقیل، بلکه به تصمیمهایی مربوط میشود که پیش از خرید و در مرحله طراحی گرفته شدهاند. به همین دلیل، هرچه بررسیهای اولیه دقیقتر و اطلاعات پروژه کاملتر باشد، احتمال انتخاب تجهیزی متناسب با نیاز واقعی مجموعه و کاهش هزینههای بلندمدت نیز بیشتر خواهد بود.
