اجزای اصلی جرثقیل سقفی و عملکرد هر یک
جرثقیل‌های سقفی (Overhead Cranes) ابزارهایی حیاتی در صنعت هستند که برای جابجایی بارهای سنگین در کارگاه‌ها، انبارها، و سایر محیط‌های صنعتی استفاده می‌شوند. این مقاله به بررسی اجزای اصلی جرثقیل سقفی و عملکرد هر یک از این اجزا می‌پردازد. در ادامه، اجزای مختلف جرثقیل سقفی، عملکرد آنها، و نحوه تعامل این اجزا با یکدیگر به تفصیل مورد بررسی قرار می‌گیرد.

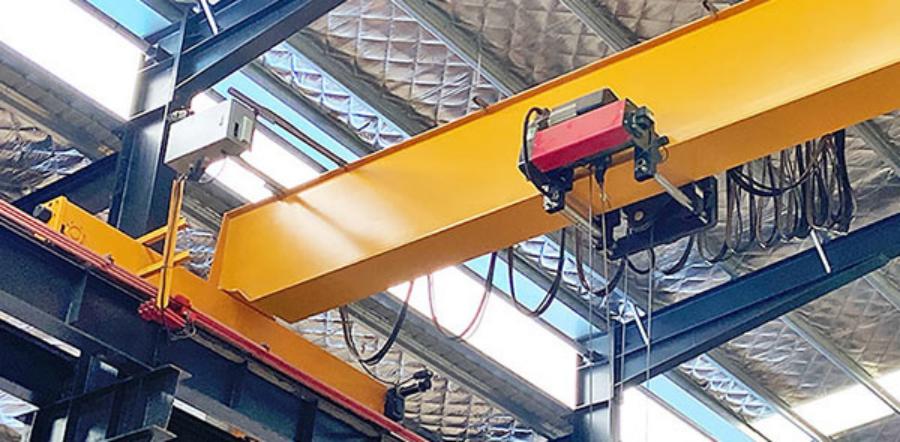

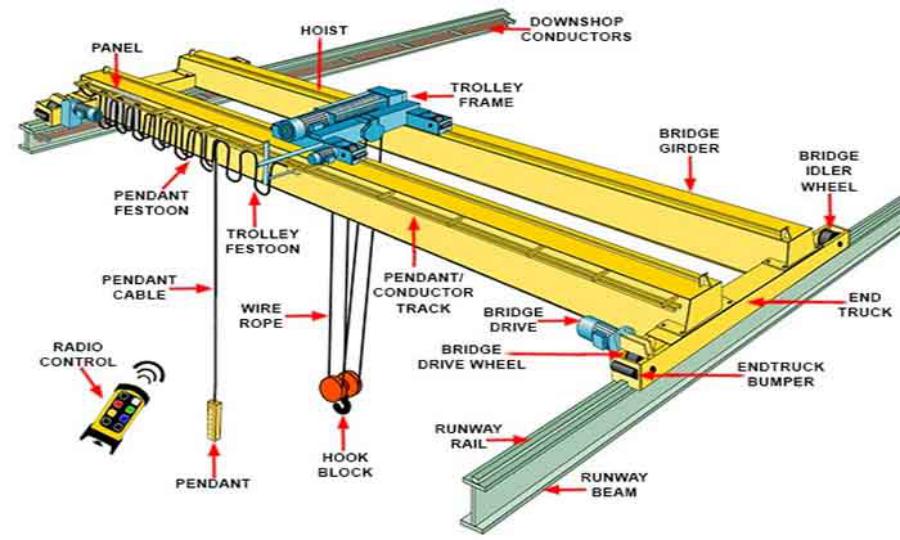

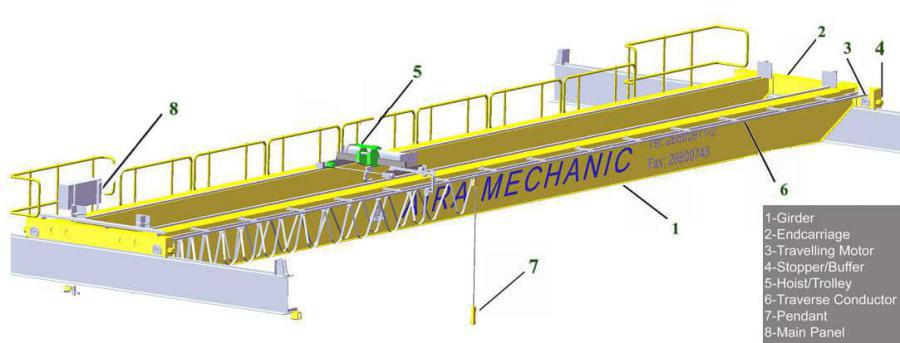

اجزای اصلی جرثقیل سقفی
1. پل جرثقیل (Bridge)2. واگن (Trolley)3. قلاب (Hook)4. سیستم بالابر (Hoist)5. ریل‌ها (Runway Rails)6. کنترل‌ها (Controls)7. سیستم برقی (Electrical System)8. موتورها (Motors)9. پایه‌ها (End Trucks)10. سیستم‌های ایمنی (Safety Systems)1. پل جرثقیل (Bridge)ش
پل جرثقیل قسمت اصلی و افقی جرثقیل است که بین دو ریل حرکت می‌کند. این پل می‌تواند تک پل یا دو پل باشد. پل جرثقیل از فولاد یا آلیاژهای مستحکم ساخته می‌شود تا بتواند وزن بار و سایر اجزای جرثقیل را تحمل کند.
عملکرد:پل جرثقیل به عنوان پایه‌ای برای سایر اجزای جرثقیل عمل می‌کند و حرکت طولی جرثقیل را روی ریل‌ها فراهم می‌کند. این پل به کمک موتورهای حرکت طولی و سیستم چرخ‌دنده‌ها به سمت‌های مختلف حرکت می‌کند.
2. واگن (Trolley)
واگن یک واحد متحرک است که روی پل جرثقیل حرکت می‌کند و به سیستم بالابر و قلاب متصل است. واگن معمولاً دارای چرخ‌هایی است که روی پل حرکت می‌کنند.
عملکرد:واگن به سیستم بالابر اجازه می‌دهد تا در طول پل جرثقیل جابجا شود. این جابجایی باعث می‌شود که بار به صورت عرضی در محیط کارگاه حرکت کند.
3. قلاب (Hook)
قلاب جزء نهایی سیستم بالابر است که برای اتصال به بار استفاده می‌شود. این قلاب از جنس فولاد مقاوم ساخته می‌شود و می‌تواند وزن‌های مختلفی را تحمل کند.
عملکرد:قلاب به سیستم بالابر متصل است و با استفاده از کابل یا زنجیر بار را جابجا می‌کند. قلاب به اپراتور امکان می‌دهد تا بار را به طور ایمن بلند کرده و به مقصد مورد نظر منتقل کند.
4. سیستم بالابر (Hoist)
سیستم بالابر شامل موتور، درام، کابل یا زنجیر و قلاب است. این سیستم برای بلند کردن و پایین آوردن بار استفاده می‌شود.
عملکرد:سیستم بالابر به وسیله موتور بالابری که درون واگن قرار دارد، کابل یا زنجیر را می‌چرخاند و قلاب را بالا و پایین می‌کند. این سیستم به گونه‌ای طراحی شده است که بتواند وزن‌های سنگین را با دقت بالا بلند کند.
5. ریل‌ها (Runway Rails)
ریل‌ها روی سقف یا ستون‌های مخصوص نصب می‌شوند و به عنوان مسیر حرکت طولی پل جرثقیل عمل می‌کنند.
عملکرد:ریل‌ها به پل جرثقیل اجازه می‌دهند تا در طول محیط کارگاه حرکت کند. این ریل‌ها معمولاً از فولاد مقاوم ساخته می‌شوند تا بتوانند وزن جرثقیل و بارهای سنگین را تحمل کنند.
6. کنترل‌ها (Controls)
کنترل‌ها شامل پنل‌های کنترلی دستی، ریموت‌ها و سیستم‌های اتوماتیک هستند که برای کنترل حرکت‌های مختلف جرثقیل استفاده می‌شوند.
عملکرد:کنترل‌ها به اپراتور اجازه می‌دهند تا حرکت طولی پل، حرکت عرضی واگن و حرکت عمودی سیستم بالابر را به دقت کنترل کند. این کنترل‌ها می‌توانند به صورت سیمی یا بی‌سیم باشند.
سیستم برقی شامل تمام کابل‌ها، اتصالات و تجهیزات برقی است که برای تامین انرژی جرثقیل و کنترل عملکرد آن استفاده می‌شوند.
عملکرد:سیستم برقی انرژی لازم برای موتورهای مختلف جرثقیل را فراهم می‌کند و از طریق کنترل‌ها، دستورات اپراتور را به اجزای مکانیکی منتقل می‌کند.
8. موتورها (Motors)
موتورها شامل موتورهای حرکت طولی پل، موتورهای حرکت عرضی واگن و موتورهای سیستم بالابر می‌شوند. این موتورها معمولاً از نوع الکتریکی هستند.
عملکرد:موتورها به جرثقیل اجازه می‌دهند تا حرکات مختلف را انجام دهد. موتورهای حرکت طولی پل، پل را در طول ریل‌ها جابجا می‌کنند، موتورهای حرکت عرضی واگن، واگن را روی پل حرکت می‌دهند، و موتورهای سیستم بالابر، قلاب را بالا و پایین می‌برند.
9. پایه‌ها (End Trucks)
پایه‌ها یا End Trucks در انتهای پل جرثقیل قرار دارند و چرخ‌های جرثقیل روی آنها نصب می‌شوند. این پایه‌ها به عنوان نقطه اتصال پل به ریل‌ها عمل می‌کنند.
عملکرد:پایه‌ها به جرثقیل اجازه می‌دهند تا به طور پایدار روی ریل‌ها حرکت کند. این پایه‌ها معمولاً شامل چرخ‌ها و موتورهای حرکت طولی هستند.
10. سیستم‌های ایمنی (Safety Systems)
سیستم‌های ایمنی شامل سنسورها، قطع‌کن‌ها، محدودکننده‌ها و سیستم‌های هشداردهنده می‌شوند که برای جلوگیری از حوادث و آسیب‌های احتمالی به کار می‌روند.
عملکرد:سیستم‌های ایمنی به صورت اتوماتیک عمل می‌کنند تا در صورت بروز خطر، جرثقیل را متوقف کنند یا به اپراتور هشدار دهند. این سیستم‌ها به افزایش ایمنی و کارایی جرثقیل کمک می‌کنند.
جدول اجزای اصلی جرثقیل سقفی و عملکرد آنها
| جزء | عملکرد |
|---|---|
| پل جرثقیل (Bridge) | حرکت طولی جرثقیل روی ریل‌ها و پایه‌ای برای سایر اجزا |
| واگن (Trolley) | حرکت عرضی سیستم بالابر روی پل جرثقیل |
| قلاب (Hook) | اتصال به بار و جابجایی آن |
| سیستم بالابر (Hoist) | بلند کردن و پایین آوردن بار |
| ریل‌ها (Runway Rails) | مسیر حرکت طولی پل جرثقیل |
| کنترل‌ها (Controls) | کنترل حرکات مختلف جرثقیل |
| سیستم برقی (Electrical System) | تامین انرژی و کنترل عملکرد جرثقیل |
| موتورها (Motors) | ایجاد حرکت‌های مختلف جرثقیل |
| پایه‌ها (End Trucks) | اتصال پل به ریل‌ها و حرکت پایدار جرثقیل |
| سیستم‌های ایمنی (Safety Systems) | جلوگیری از حوادث و افزایش ایمنی |
